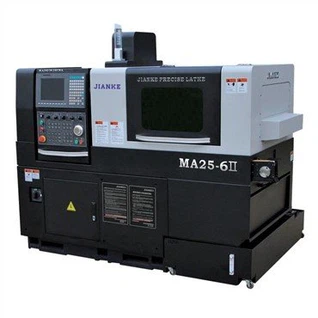

MA25-5ⅡDeskrizzjoni u Dejta Teknika

Dehra Torn/Tool Struttura tad-Detentur

product-735-663 product-754-659

SDijagramma tat-truttura

product-1-1

Ckaratteristiċi

Rotary Guide bush/Mingħajr gwida bush modi li jinbidlu

Appoġġ Rotary Guide bush/Mingħajr gwida bush modi li jinbidlu. Meta tuża l-modalità bush gwida li jdur, huwa adattat għall-ipproċessar ta 'bar Slender, b'tul ta' tmigħ wieħed ta '195 ~ 200mm u appoġġ għal tmigħ multiplu. It-tul tal-materjal tad-denb huwa 180mm; Meta tuża mingħajr mod bush gwida, huwa adattat għall-ipproċessar ta 'biċċiet tax-xogħol qosra bi proporzjon ta' tul għal dijametru ta 'inqas minn 1:2.5, li jista' jimminimizza t-tul tal-materjal tad-denb. It-tul tad-denb huwa 50mm

Żejt intern mkessaħ elettriku magħżel

L-adozzjoni tat-teknoloġija tal-magħżel elettriċi mkessħa biż-żejt tal-Ġappun, iddisinjata u żviluppata b'mod indipendenti, għelbu l-problemi ewlenin tal-magħżel tal-magna Svizzera tat-torn CNC. Meta mqabbel ma 'magħżel elettriċi oħra ta' l-istess qawwa, għandna riġidità u forza tat-torque aktar b'saħħitha, u preċiżjoni ta 'proċessar aktar stabbli. L-użu ta 'berings NSK biex testendi l-ħajja tal-magħżel u l-istabbiltà radjali.

Tank tal-ġbir tal-fdalijiet/tank taż-żejt tal-qtugħ ta 'kapaċità kbira

Il-kaxxa tal-ġbir tal-iskart tadotta pjattaforma ta 'separazzjoni għall-ġbir taċ-ċippa, li tippermetti li ż-żejt li jkessaħ jgħaddi minn buffering u tkessiħ preliminari fuq il-pjattaforma tal-ġbir taċ-ċippa għas-separazzjoni preliminari taċ-ċippa taż-żejt; Imbagħad daħħal it-tank taż-żejt tat-tqattigħ b'volum ta '250L mill-fossa taż-żejt. It-tank taż-żejt tat-tqattigħ huwa mgħammar bi skrins tal-filtri b'ħafna kanali u baffles tar-ritorn taż-żejt biex jestendu l-mogħdija tar-ritorn u ċipep separati taż-żejt /filter kemm jista 'jkun; Agħmel it-temperatura taż-żejt tilħaq it-tkessiħ ħieles sħiħ u naqqas id-debris li jidħol fil-pompa taż-żejt, sabiex testendi l-ħajja tas-servizz tal-pompa taż-żejt.

Metodu ta' ħruġ tal-biċċa tax-xogħol: partijiet qosra li jintefgħu fuq quddiem tal-conveyor belt/partijiet twal imwarrba minn wara tas-sub-magħżel

Is-serje sħiħa ta 'Jianke ta' torn doppju tal-magħżel Svizzera CNC jiġu standard b'metodu ta 'ġbir ta' prodotti ta 'skariku ta' quddiem. Meta t-tul tal-biċċa tax-xogħol ikun inqas minn 90mm, il-kaxxa li tirċievi l-materjal ta 'quddiem tista' tintuża għall-ġbir u l-prodott jista 'jinbagħat permezz ta' conveyor belt mibni. Meta t-tul tal-prodott ikun aktar minn 90mm, jista 'jintgħażel il-metodu ta' skariku ta 'wara, u l-prodott jitfa' miċ-ċentru tas-sub-magħżel permezz ta 'slot fuq il-folja tal-metall tal-ġenb tat-tagħmir.

5,Funzjoni ta 'espansjoni modulari ħafna

It-tornijiet tas-serje JIANKE MA jiġu standard b'2 ER11+2 ER16. It-2 għodod tal-enerġija rotanti tal-ġenb ER16 li jappoġġaw funzjonijiet ta 'espansjoni modulari li jistgħu jiżdiedu b'funzjonijiet addizzjonali u pożizzjonijiet tal-għodda skont id-domanda. (Il-moduli plug-in huma kollha għal għażliet u jekk meħtieġ għal moduli bħal dawn, jekk jogħġbok elenkahom fil-kuntratt/kwotazzjoni.)

product-1-1

**Dan ta 'hawn fuq huwa biss turija tal-funzjonijiet ta' espansjoni tat-tip ta 'plagg ta' xi moduli. Jekk jogħġbok ikkonferma ma 'JIANKE jekk għandek aktar rekwiżiti ta' moduli oħra bbażati fuq l-ipproċessar attwali**

2.TDejta teknika

Double Spindle Torn Svizzera CNC MA25-5 II

Sistema	Tajwan SYNTEC	Syntec210TB-A
	Kanali ta' kontroll	Kanal doppju
	Unità ta' l-issettjar minimu	0.001mm
Makkinar Abbiltà	Dijametru massimu tal-ipproċessar	25 mm
	Tul massimu ta' tmigħ wieħed	bush gwida li jdur	195mm
		Mingħajr bush gwida	1:2.5D (Dia:Tul)
	Magħżel prinċipali max tħaffir Dia	assjali (magħżel prinċipali)	Φ10mm
	Magħżel prinċipali tapping Dia	assjali	M8
	Għodda li jdur max tħaffir Dia	radjali	Φ8mm
	Għodod rotanti max tapping Dia	radjali	M6
	Sub magħżel max tħaffir Dia	Assjali (submagħżel)	Φ8mm
	Sub magħżel max tapping Dia	assjali	M6
Għodda	Arranġament tal-bażi tal-għodda	Il-bażi tal-għodda tal-filliera ta 'fuq
	Għodod OD taż-żarżur prinċipali	6 biċċiet	110X10mm+512X12
	Għodod ħajjin rotanti tal-ġenb tal-magħżel prinċipali	4 biċċiet	2ER11+2ER16
	Għodda fissa tal-wiċċ tat-tarf tal-magħżel prinċipali	4 biċċiet	ER11/ER16
	Għodda ffissata tal-wiċċ tat-tarf tas-sub magħżel	4 biċċiet	ER11/ER16
Magħżel	Tip ta 'magħżel prinċipali/Sub	Magħżel elettriku intern li jkessaħ iż-żejt
	Veloċità tal-magħżel prinċipali/Sub	10000rpm/min
	Indiċjar tal-magħżel prinċipali/Sub	0.001 grad
	Main/Sub magħżel minn toqba Dia	26mm
	Għoli tal-magħżel prinċipali/Sub	1018.5mm
Muturi	Qawwa tal-magħżel prinċipali (Rated/Max)	2.5kw/3.7kw
	Qawwa sub-magħżel (Rated/Max)	2.5kw/3.7kw
	Għodod li jdur tal-ġenb qawwa tal-mutur	1.0kw
	Veloċità tal-għodda li jdur tal-ġenb	ER11 * 2 biċċiet	10000rpm/min
		ER16 * 2 biċċiet	6000rpm/min
	Assi li jiċċaqilqu	5 assi	X₁,Y₁,Z₁,X₂,Z₂
	Veloċità ta 'tmigħ rapida	X1	24m/min
		Y1,Z1,X2,Z2	32m/min
	Qawwa tal-mutur tal-assi li jiċċaqlaq	1.0kw
Oħrajn	Kollettur tal-partijiet	Partijiet qosra	Belt conveyor biex jiġbor il-partijiet
		Partijiet twal	ħruġ ta 'wara minn sub-magħżel
	Kapaċità tal-enerġija	15kw
	Pressjoni tal-arja	0.4MPa以上
	Kapaċità tat-tank taż-żejt tal-magni	250L
	Daqs tat-torn	2.4m×1.4m×1.7m
	Piż tat-torn	3050KG

3.SAċċessorji standard

LE	Isem	Qty	Nota
1	Għata protettiva	1 sett
2	Pjanċa tal-isem	biċċa 1
3	Magħżel	2 unitajiet	Magħżel prinċipali u Sub
4	Holder tas-sikkina għall-għodda tat-tidwir	1 sett	110X10mm+512X12
5	Ġenb għodda li jdur bażi	1 sett	2ER11+2ER16
6	Il-bażi tal-għodda tat-tħaffir tal-wiċċ tat-tarf taż-żarżur prinċipali	1 sett	4 biċċiet ER11/ER16
7	Base ta 'għodod għat-tħaffir tal-wiċċ tat-tarf taż-żarżur sub	1 sett	4 * Appoġġ ER11/ER16 biex jaġġornaw sal-aħħar wiċċ għodod rotatorji
8	Bush gwida rotanti ħajjin	1 sett
9	Sistema pnewmatika	1 sett
10	Sistema tat-tkessiħ	1 sett
11	sistema tal-lubrikazzjoni	1 sett
12	sistema elettrika	1 sett
13	Riċevitur/kollettur tal-Partijiet	1 sett	Standard b'ejector ta 'quddiem/conveyor belt
14	Dawl tat-torn	1 sett
15	Dawl ta 'allarm ta' tliet kuluri tat-torn	1 sett	Tliet dwal tal-kulur+ Allarm tal-ħoss
16	Kaxxa tal-għodda	1 sett	Inklużi għodda bħal wrenches, tornaviti, u ktieli taż-żejt
17	Transformer	1 unità
18	Ktieb manwali	1 sett	Manwali tat-torn/ Ktieb tas-sistema/ Lista ta 'spare parts/Rapport tal-ittestjar tal-kwalità

4.Otagħmir ptions（jekk meħtieġ, jekk jogħġbok elenkahom fil-kuntratt/kwotazzjoni）

LE	Isem	Funzjonijiet	Nota
1	Feeder tal-bar	Irrealizza l-funzjoni awtomatika ta 'tmigħ / riforniment għal materjali ta' bar twal; Jgħinu lit-torn CNC Svizzera biex tinkiseb produzzjoni awtomatizzata;	Rakkomandat essenzjali
2	Pompa ta 'pressjoni għolja	Jgħinu fl-immirar ta 'materjali li huma suxxettibbli għal ksur taċ-ċippa, tneħħija taċ-ċippa, u erożjoni, tnaqqas il-probabbiltà ta' tħabbil taċ-ċippa tal-għodda; Estendi l-ħajja tal-għodda; Ittejjeb l-eżattezza/l-intoppi ta 'xi passi tal-magni;	Agħżel skond id-domanda
3	Kollettur taċ-ċpar taż-żejt	Assorbi ċ-ċpar taż-żejt atomizzat ġewwa t-tagħmir, tnaqqas l-overflow taċ-ċpar taż-żejt mit-tagħmir, u żżomm l-ambjent tal-workshop. Il-mudelli huma maqsuma f'tip elettrostatiku u tip ta 'filtru.	Agħżel skond id-domanda Jekk mgħammra b'pompa ta 'pressjoni għolja Kollettur obbligatorju taċ-ċpar taż-żejt rakkomandat
4	Ċineg taċ-ċippa	Conveyor tat-tip tal-katina tneħħi ċipep fro kollettur tat-torn, standard mgħammar bi trolley taċ-ċippa. Naqqas il-frekwenza u l-ammont ta 'xogħol tat-tneħħija manwali taċ-ċippa.	Agħżel skond id-domanda
5	Moduli tat-tip plug	Għodod li jduru tal-wiċċ tat-tarf/Għodod li jduru tal-angolu/Thread whirling/Bażi tal-hobbing/Bażi tax-xafra tas-serrieq/Bażi tal-għodda tal-boring...	Minħabba diversi moduli/funzjonijiet, Jekk jogħġbok ikkonferma ma 'JIANKE skont ir-rekwiżiti attwali tal-magni.
6	Partijiet twal skarigu minn lura	Jekk il-partijiet huma itwal mill-ftuħ tal-kollettur, jeħtieġ li tinbidel biex titfa 'minn lura tas-sub-magħżel	Agħżel skond id-domanda
…	…	……	…
Minħabba l-għażliet/konfigurazzjonijiet differenti tat-torn CNC Svizzera, dawn ta 'hawn fuq huma konfigurazzjonijiet regolari. Jekk għandek bżonnijiet speċjali, jekk jogħġbok ikkomunika u kkonferma ma 'JIANKE.

5.Marka aċċessorja prinċipali

Isem	Oriġini u Brand
Sistema ta' Operazzjoni	SYNTEC (Magħmul fit-TAJWAN)
Spinlde u Sewwieq	Magħżel elettriku li jkessaħ iż-żejt/sewwieq Mitsubishi
Filwaqt	Ġappun NSK
Ferrovija gwida	Ġappun THK/Tajwan Hiwin/Tajwan PMI
Kamin gwida	Ġappun THK/Tajwan Hiwin/Tajwan PMI
Servo Motor	SYNTEC (Magħmul fit-TAJWAN)
Sewwieq tal-mutur	SYNTEC (Magħmul fit-TAJWAN)
Komponenti elettriċi	Franza Schneider
Sistema tal-lubrikant	Ġappun Herg
Relay	Ġappun Omron
Swiċċ tal-puplesija	Ġappun Omron
Valv manjetiku	Tajwan Airtag

6.Rekwiżiti Svizzera tat-torn CNC għall-materja prima fl-ipproċessar ta 'materjali tal-bar twal.

1, Użu rakkomandat ta 'materjali illustrati/miġbuda ta' preċiżjoni: Peress li l-alimentatur tal-bar standard jappoġġja tul massimu ta '3M għall-vireg, huwa rakkomandat li t-tul ta' materjal tal-bar wieħed għandu jkun Inqas minn jew ugwali għal 3M;

2,Konsistenza tat-tolleranza tad-dijametru tal-materjal fi ħdan ± 0.02mm;

3, Il-konsistenza tat-tolleranza tat-tond tal-materjal hija fi ħdan 0.005-0.01mm;

4, Id-dritta tal-materjal hija meħtieġa li tkun fi ħdan 0.35mm/m;

5, Il-materjali kollha tal-bar jeħtieġ li jiġu ċanfrinati fiż-żewġt itruf;

6,Xi materjali ta 'dijametru kbir u materjali irregolari (suquare/hexagonali) jeħtieġu li ddawwar id-denb tagħhom biex jaqblu mal-collet alimentatriċi tal-bar u faċli biex jintbagħtu mit-toqba taż-żarżur;

7, Meta l-ebusija tal-materjal tkun ogħla minn HRC28 gradi, hija meħtieġa dikjarazzjoni minn qabel.

** Dawn ta 'hawn fuq huma r-rekwiżiti regolari tal-materja prima għat-torn CNC Svizzera, u t-tolleranza tal-materjal tista' tiġi rilassata/issikkata skont ir-rekwiżiti attwali tal-eżattezza tal-prodott **

7.Assigurazzjoni tal-kwalità u appoġġ tekniku

Il-perjodu ta 'garanzija għat-tagħmir tal-fornitur huwa ta' sena mid-data tal-aċċettazzjoni finali mix-Xerrej qabel il-ġarr. Taħt użu normali, hemm garanzija ta 'servizz b'xejn għall-ħsara. Jekk it-tagħmir ikun bil-ħsara minħabba użu mhux xieraq mix-xerrej, il-fornitur se jitlob biss miżati materjali fi żmien sena, u ħlasijiet materjali u tax-xogħol se jiġu ċċarġjati wara sena. Il-fornitur għandu jipprovdi servizzi mħallsa/spare parts lix-xerrej għal żmien twil. Agħmel l-impenji li ġejjin għall-appoġġ tekniku, qabel il-bejgħ, fil-bejgħ, u servizz u kwalità ta 'wara l-bejgħ:

1, Servizz ta 'qabel il-bejgħ: Il-fornitur huwa responsabbli biex jipprovdi taħriġ bażiku b'xejn lill-persunal tekniku mibgħut mix-xerrej lill-fabbrika għall-operazzjoni tat-torn CNC, id-debugging u t-tagħlim tal-manutenzjoni.

2, Fis-servizz tal-bejgħ: Fl-istess ħin li t-tagħmir jasal fil-fabbrika tax-xerrej, il-fornitur jibgħat persunal lill-fabbrika tax-xerrej għal taħriġ bażiku b'xejn;

3, Servizz ta 'wara l-bejgħ: Għal ilmenti ta' ħsara fit-tagħmir, kemm il-partijiet tal-provvista kif ukoll ix-xerrej għandhom jikkomunikaw fid-dettall dwar il-ħsara speċifika bil-quddiem. Jekk jiġi ddeterminat li l-malfunzjoni tista’ tiġi eliminata mill-parti tax-xerrej, il-fornitur għandu jipprovdi gwida speċifika permezz tat-telefon, fax, eċċ. Jekk hija ħsara li trid tiġi solvuta fuq il-post mill-fornitur, il-fornitur għandu jirrispondi fi żmien 24. sigħat wara li tiddetermina l-ħsara u tipprovdi soluzzjoni u ħin mistenni ta 'riżoluzzjoni fuq il-post. Wara li taqbeż il-ħajja fuq l-ixkaffa ta 'sena, ċertu ammont ta' materjali u ħlasijiet tax-xogħol jistgħu jiġu ċċarġjati b'mod xieraq.

4,Appoġġ tekniku: Meta x-xerrej jiltaqa 'ma' partijiet diffiċli u mixxellanji jew rekwiżiti tekniċi għoljin waqt l-użu tat-tagħmir, il-fornitur jista 'jipprovdi gwida teknika mill-bogħod. Jekk il-fornitur ikun meħtieġ jiddebuggja u jipprogramma f'isem il-fornitur, il-fornitur jiċċarġja biss l-ispejjeż raġonevoli.

8,DListi ta' Utenti finali omestiċi ta' JIANKE


Ċina Avjazzjoni Industry Standard Parts Manufacturing Co., Ltd	Chongqing Rocket Aerospace Electronic Technology Co., Ltd
	$product-1-1$
Poyang Black Diamond Fishing tackle Co., Ltd	Ċina Hongqi Instrument Co., Ltd

JIER Magni-Għodda Grupp	Zhejiang Canaan Technology Co., Ltd

Zhejiang Wangli Bieb Industry Co., Ltd	Anhui Tiankang Huayuan Technology Co., Ltd

SYNTEC Technology (Suzhou) Co., Ltd	Jiangsu World Agricultural Machinery Co., Ltd

Hangzhou Huibao Electromechanical Co., Ltd	Jiaozuo Xingang Medical Equipment Co., Ltd

Zhejiang Anlu Cleaning Machine Co., Ltd	Anhui Toposi Automotive Parts Co., Ltd

Anhui Dongfeng Electromechanical Technology Co., Ltd	Zhejiang Diyuan Instrument Co., Ltd

Xiamen Xiahui Rubber Metal Industry Co., Ltd	Ningbo Siming Automotive Technology Co., Ltd

Liudao Wanhe (Suzhou) Hot Runner System Co., Ltd	Guangdong Panasonic Environmental Systems Co., Ltd

Weihai Hemingway Fishing tackle Co., Ltd	Ningbo Yinzhou Yada Automotive Pipe Fitting Co., Ltd
……
……

Double Spindle Torn Svizzera CNC MA25-5 II

Sistema	Tajwan SYNTEC	Syntec210TB-A
	Kanali ta' kontroll	Kanal doppju
	Unità ta' l-issettjar minimu	0.001mm
Makkinar Abbiltà	Dijametru massimu tal-ipproċessar	25 mm
	Tul massimu ta' tmigħ wieħed	bush gwida li jdur	195mm
		Mingħajr bush gwida	1:2.5D (Dia:Tul)
	Magħżel prinċipali max tħaffir Dia	assjali (magħżel prinċipali)	Φ10mm
	Magħżel prinċipali tapping Dia	assjali	M8
	Għodda li jdur max tħaffir Dia	radjali	Φ8mm
	Għodod rotanti max tapping Dia	radjali	M6
	Sub magħżel max tħaffir Dia	Assjali (submagħżel)	Φ8mm
	Sub magħżel max tapping Dia	assjali	M6
Għodda	Arranġament tal-bażi tal-għodda	Il-bażi tal-għodda tal-filliera ta 'fuq
	Għodod OD taż-żarżur prinċipali	6 biċċiet	110X10mm+512X12
	Għodod ħajjin rotanti tal-ġenb tal-magħżel prinċipali	4 biċċiet	2ER11+2ER16
	Għodda fissa tal-wiċċ tat-tarf tal-magħżel prinċipali	4 biċċiet	ER11/ER16
	Għodda ffissata tal-wiċċ tat-tarf tas-sub magħżel	4 biċċiet	ER11/ER16
Magħżel	Tip ta 'magħżel prinċipali/Sub	Magħżel elettriku intern li jkessaħ iż-żejt
	Veloċità tal-magħżel prinċipali/Sub	10000rpm/min
	Indiċjar tal-magħżel prinċipali/Sub	0.001 grad
	Main/Sub magħżel minn toqba Dia	26mm
	Għoli tal-magħżel prinċipali/Sub	1018.5mm
Muturi	Qawwa tal-magħżel prinċipali (Rated/Max)	2.5kw/3.7kw
	Qawwa sub-magħżel (Rated/Max)	2.5kw/3.7kw
	Għodod li jdur tal-ġenb qawwa tal-mutur	1.0kw
	Veloċità tal-għodda li jdur tal-ġenb	ER11 * 2 biċċiet	10000rpm/min
		ER16 * 2 biċċiet	6000rpm/min
	Assi li jiċċaqilqu	5 assi	X₁,Y₁,Z₁,X₂,Z₂
	Veloċità ta 'tmigħ rapida	X1	24m/min
		Y1,Z1,X2,Z2	32m/min
	Qawwa tal-mutur tal-assi li jiċċaqlaq	1.0kw
Oħrajn	Kollettur tal-partijiet	Partijiet qosra	Belt conveyor biex jiġbor il-partijiet
		Partijiet twal	ħruġ ta 'wara minn sub-magħżel
	Kapaċità tal-enerġija	15kw
	Pressjoni tal-arja	0.4MPa以上
	Kapaċità tat-tank taż-żejt tal-magni	250L
	Daqs tat-torn	2.4m×1.4m×1.7m
	Piż tat-torn	3050KG
